I found a comment in the french forum made by Gérard Delacroix refering to a question of one modeler.
Question:
Pas encore vraiment commencé, mais déjà une question :
Le chantier sera fait comme préconisé selon la ligne d'eau n°6, parallèle à la quille

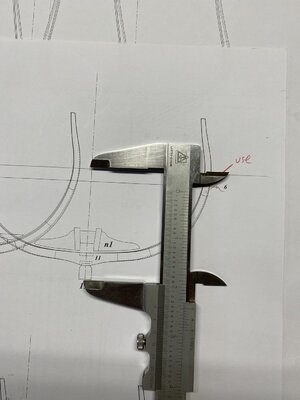

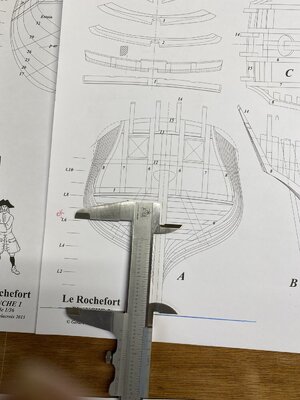

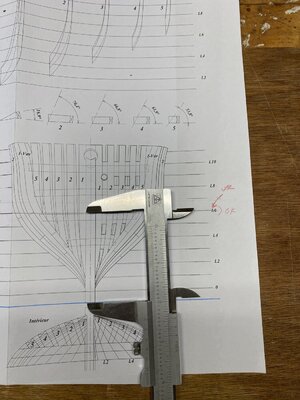

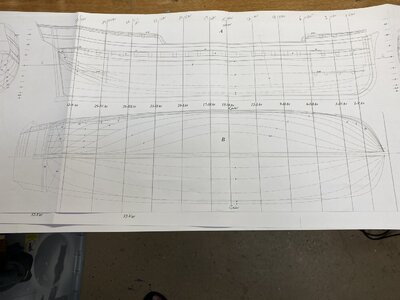

Sur la planche 1 - vue de la poupe - cette ligne est à 62 mm de la quille (la ligne d'eau 0 est au ras inférieur des couples) tandis que sur les planches 3 et 4 - vues des couples, cette ligne est à 54 mm de la quille (comme si la ligne d'eau 0 était au ras de la quille)... Me goure-je ? Vos explications seront bienvenues.
Une seconde question plus théorique : si les lignes d'eau sont parallèles à la quille, pourquoi la ligne de flottaison ne l'est-elle pas ? N'est-ce pas simplement une ligne d'eau particulière ?
Answer by Gérard:

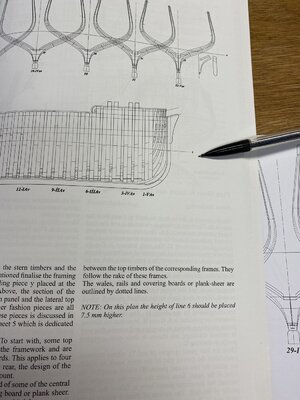

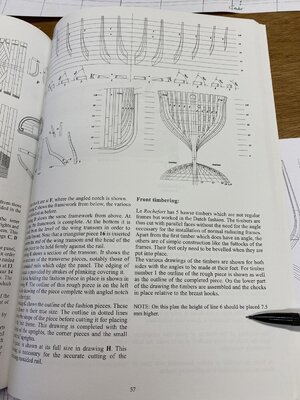

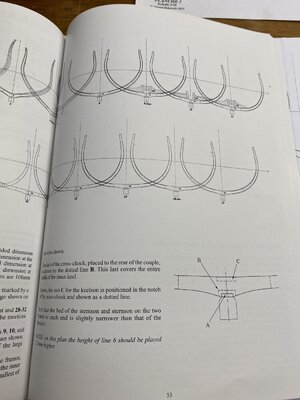

Vous avez tout à fait raison, il y a une erreur de placement de la ligne 6 sur les planches 3 et 4, elle devrait être 7,5 mm plus haut. Elle a été placé à la fin du dessin, pour "habiller" mais finalement il y a eu confusion entre le dessus et le dessous de la quille lors de sa mise en place. Si vous faites un chantier à la "vraie" ligne 6, relevez simplement celle des planches 3 et 4 de 7,5 mm.
Concernant la ligne de flottaison, elle n'est pas parallèle aux lignes d'eau (qui sont théoriques) parce qu'un navire à voile navigue toujours avec l'arrière plus bas que l'avant. Cette différence d'enfoncement de la coque dans l'eau s'appelle la différence de tirant d'eau.
Please translate the french texts with your usual translation web-page, because it is sometimes misleading translated by them.......
